Zwei- und Drei-Wege-Winkelgetriebe
Laufruhig und kompakt
Standard Crown Winkelgetriebe
Bis 71 Nm, max. 2.000 min-1
Crown Winkelgetriebe IP65 zertifiziert
Bis 71 Nm, max. 2.000 min-1
Der Einsatz von hochwertigen Spiralkegelrädern mit bogenförmigen Zahnflanken verbessert den Kontakt zwischen den Zahnrädern und ermöglicht ein höheres Drehmoment bei geringen Laufgeräuschen und Vibrationen.
Die geschlossene Bauweise mit gelagerten Wellen bietet einen reibungslosen und geräuscharmen Betrieb und stellt sicher, dass die Innenverzahnung nicht verstellt bzw. durch Ablagerungen verschmutzt wird.
Gegenläufige Winkelgetriebe sind standardmäßig mit zwei Abtriebswellen ausgestattet, die sich gleichzeitig in entgegengesetzte Richtungen drehen und so ein ideales Ausgleichsverhältnis schaffen. Gegenläufige 90-Grad-Winkelgetriebe können für Anwendungen eingesetzt werden, die eine zusätzliche Stabilität in mechanischen Antriebssystemen erfordern oder zum Ausgleich von Vibrationen dienen.
Was sind die häufigsten kundenspezifischen Modifikationen, die umgesetzt wurden?
Zero-Max Winkelgetriebe können kundenspezifisch und individuell an die entsprechenden Einsatzbedingungen angepasst werden. Häufige Anpassungen sind:
- Kundenspezifische Wellen (Länge, Verzahnung, Gewinde, Bohrungen, etc.)
- Gehäusemodifikationen (Einbaumaße, etc.)
- Spezifische Schmiermittel
- Geringeres Spiel
Wie groß ist das vorhandene Spiel eines Crown Winkelgetriebe?
Standardmäßig liegt ein Spiel von ca. 0,5° bei Crown Winkelgetrieben vor. Für kundenspezifische Ausführungen können wir das Spiel auf einen Wert von 0,25° Spiel reduzieren.
Was zeichnet Zero-Max Winkelgetriebe aus?
Eine robustes Produktdesign kombiniert mit präzisionsgefertigten Einzelbauteilen versprechen lange und wartungsfreie Betriebseigenschaften. Volle Kontrolle der Produkteigenschaften durch interne Bearbeitung, Verarbeitung und Prüfung. Standardmäßig sind 2-Wege- und 3-Wege-Ausführungen mit Übersetzungsverhältnissen von 1 : 1 und 2 : 1 verfügbar.
Wie hoch ist der Wirkungsgrad eines Crown Winkelgetriebes?
Durch den Einsatz von hochwertigen Spiralkegelrädern und Kugellagern kann ein Wirkungsgrad von ca. 96 Prozent erreicht werden.
Kann ich die Rotationsrichtung zwischen der Eingangs- und der Ausgangswelle des Crown Winkelgetriebes umkehren?
Für die 2-Wege-Ausführung (L-Ausführung) können die entsprechenden Drehrichtung gemäß Katalogangabe ausgeführt werden. In ausgewählten Fällen können Winkelgetriebeausführungen in entgegengesetzten Drehrichtungen individuell angeboten werden. Hierzu werden 3-Wege-Winkelgetriebe (T-Ausführung) als Grundlage genommen und der entsprechende 3. Wellenausgang stillgelegt oder entfernt (im Werk oder vor Ort).
Bei Betrachtung der 3-Wege-Ausführung sind die Wellenenden für Welle 2 und Welle 3 symmetrisch zur Welle 1. Durch die Drehung des kompletten Winkelgetriebes entlang der Welle 1 ändert sich die Drehrichtung entsprechend an den Wellen 2 und 3 bei gleicher Montageposition.
Muss das Crown Winkelgetriebe geschmiert werden?
Alle Crown Winkelgetriebe werden werksseitig geschmiert und müssen zum Zeitpunkt der Installation oder Erstinbetriebnahme nicht geschmiert werden. Der integrierte Schmierstoff ist für die gesamte Lebensdauer ausgelegt und macht eine zusätzliche Befüllung unnötig.
Gibt es eine empfohlene Einbaulage für das Winkelgetriebe?
Alle Standard-Winkelgetriebe können in jeder Ausrichtung bzw. Einbaulage montiert und installiert werden. Ergänzend können sämtliche Standard-Winkelgetriebe entweder mit (3) Schrauben direkt an der Gehäuseoberseite, oder an den jeweiligen Eingangs- und Ausgangswellenpositionen befestigt werden. Die spezifischen Maße der Bohrungsabstände können dem Katalog entnommen werden.
Für welche Einsatzbereiche sind Winkelgetriebe der Schutzklasse IP65 vorgesehen?
Winkelgetriebe der Schutzklasse IP65 sind mit Wellendichtungen ausgestattet die das Eindringen von Staub, Schmutz und Wasser in das Gehäuseinnere verhindern. Die staubdichte Produktausführung unterbindet das Eindringen von Spritzwasser und ist somit bestens für Anwendungen geeignet, die den Schutz vor Verunreinigungen und Korrosion fordern. Ein standardisiertes, vernickeltes Gehäuse kombiniert mit lebensmittelechter Schmierung (Klasse H1) erweitert die Einsatzmöglichkeiten und Einsatzgebiete.
Häufige Einsatzbereiche sind u. a.:
- Lebensmittelverarbeitung
- Öfen und Trockner
- Verpackungsmaschinen
- Prüfeinrichtungen bzw. Teststände
- Sondermaschinenbau
Welche Unterscheidungen gibt es zwischen einem Standard-Winkelgetriebe und einem Winkelgetriebe IP65?
Sowohl unser Standard, als auch die Winkelgetriebe mit Schutzklasse IP65 sind mit einem Übersetzungsverhältnis von 1 : 1 und 2 : 1 erhältlich. Sämtliche Winkelgetriebeausführungen sind standardmäßig bis zu einer Geschwindigkeit von 2000 min-1 ausgelegt.
- Standard (schwarz eloxiertes Aluminium-Gehäuse, nicht-magnetische Edelstahlwellen)
- IP 65 (vernickeltes Aluminiumgehäuse, nicht-magnetische Edelstahlwellen, Wellendichtringe, lebensmittelechte Fettung)
Welche Merkmale bieten Winkelgetriebe der Schutzklasse IP65?
- Hochwertige, spiralförmige Kegelräder (AGMA-Klasse 10)
- Lebensdauerschmierung; wartungsfrei
- Spielarmer Betrieb
- 1:1 oder 2:1 Übersetzungsverhältnisse
- 1 oder 2 Abtriebswellen
- Vernickeltes Getriebegehäuse und Wellen aus rostfreiem Stahl
- Gegenläufige Versionen verfügbar
Zählen Winkelgetriebe der Schutzart IP65 als Sonderartikel?
Sämtliche Standard-Winkelgetriebe IP65 sind Standardausführungen und somit „ab Lager“ verfügbar, d. h. üblicherweise ist nicht mit langen Lieferzeiten zu rechnen.
Sind Zero-Max Winkelgetriebe für den Einsatz unter Wasser geeignet?
Standard-Winkelgetriebe sind für den Einsatz unter Wasser nicht geeignet. Bereits in der Vergangenheit konnten wir allerdings kundenspezifische Produktlösungen für diesen Einsatzbereich anbieten, für weitere Informationen wenden Sie sich bitte an uns.
Wie wähle ich die richtige Auslegung für mein Winkelgetriebe aus?
Zur Auslegung des korrekten Winkelgetriebes gilt es einige Begebenheiten zu berücksichtigen. Hierzu zählen u.a. das bevorzugte Übersetzungsverhältnis, der gewünschte Getriebetyp (z. B. 3-Wege-Ausführung), der Einsatzbereich usw. Einen entsprechenden Leitfaden finden Sie unter anderem auch in unserem Produktkatalog.
- Bestimmung des bevorzugten Antriebs/Abtriebs-Verhältnis. Als standardmäßige Übersetzungsverhältnisse werden die Crown
Winkelgetriebe mit 1:1 und 2:1 Übersetzung ausgeliefert. Um eine Übersetzungsverhältnis von 1:2 zu generieren verwenden
Sie die Welle 2 als Antriebswelle wie auf den Seiten 3-4 im Katalog dargestellt. - Wahl der Antriebs- und Abtriebswellen. Dieser Schritt ist besonders wichtig, um sicherzustellen, dass die maximale
Betriebsgeschwindigkeit von 2000 min-1 nicht überschritten wird. Bei Nutzung der Welle Nr. 2 als Antriebswelle (2:1) kann
eine maximale Betriebsgeschwindigkeit von 1000 min-1 erreicht werden. Bei Modellen mit Übersetzungsverhältnis von 1:1
bestehen keine Einschränkungen. Allgemein hat die Wahl der Modellausführungen Auswirkungen auf die Montagesituation. - Wahl des Winkelgetriebetyp. Verwenden Sie die Zwei-Wege- oder die Drei-Wegeausführung.
- Bestimmung der Winkelgetriebeausführung. Wahl zwischen Standardmodellen oder Modellen mit IP65 Schutzklasse (vernickeltes
Modell). - Wahl der Modellnummer. Wählen Sie die passende Modellnummer gemäß Ihrer Anforderung bzw. Spezifikation (siehe Seite 3-4 im Katalog). Beachten Sie bitte, dass Ausführungen mit 1/2-, 5/8-, 3/4- und 1-Zoll-Wellenenden eine Standard-Keilnut besitzen.
Ausführungen mit 3/8-Zoll-Wellen sind standardmäßig mit abgeflachten Wellen versehen. Beachten Sie auch, dass Modelle mit
1-Zoll-Welle nur in 3-Wege-Ausführung verfügbar sind. - Prüfung der Drehmomentkapazität. Prüfen Sie anhand der Drehmomentangaben auf den Seiten 5-6 im Katalog und den Betriebsfaktoren
auf Seite 8 im Katalog ob die Auswahl des Winkelgetriebes möglich ist. - Sonderspezifikationen/Sonderausführungen. Für Anwendungen die Änderungen der Standardspezifikationen benötigen übermitteln
Sie uns bitte detaillierte Beschreibungen oder Zeichnungen.

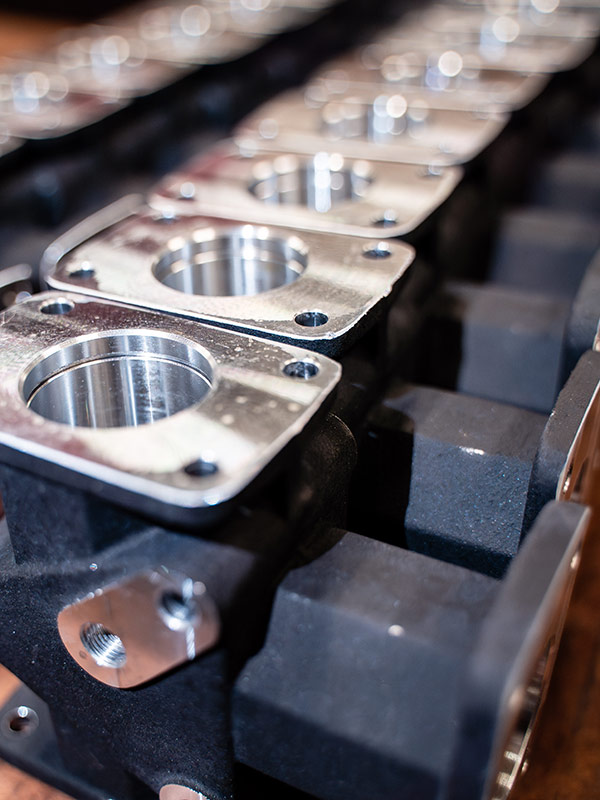

Die robuste und zuverlässige Konstruktion des Crown Winkelgetriebes garantieren einen reibungslosen Betrieb und stellen eine lange Lebensdauer im Betrieb sicher. Eine einfache Installation und Wartung führen zu einer hohen Leistungsfähigkeit bei anspruchsvollen Anwendungen.
Standardmäßig sind 2-Wege- und 3-Wege-Ausführungen mit Übersetzungsverhältnissen von 1 : 1 und 2 : 1 verfügbar.
• Wellen in Edelstahlausführung
• Übersetzungsverhältnis 1 : 1 und 2 : 1
• Betriebsgeschwindigkeiten bis max. 2000 min-1 möglich
• Innovative Dichtungstechnologie ermöglicht wartungsfreien Betrieb
• Vollständig abgedichtete Lager
• Mehrere Einbaulagen möglich
